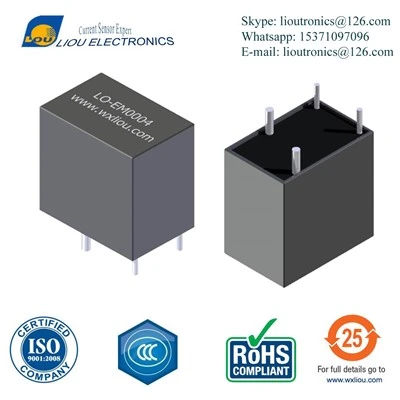

Trawsnewidydd Cyfredol Cywir Uchel 1:2500 Gyda Bar Bws 0.1 Dosbarth
Yn syml, mae mesurydd CT yn fesurydd a ddefnyddir ar y cyd â thrawsnewidyddion offer a elwir yn drawsnewidwyr cerrynt. Gelwir y rhain hefyd yn CTs. Mewn mesuryddion trydanol, rhennir mesuryddion yn ddau fath. Mae mesuryddion hunangynhwysol. Yn ogystal, mae mesuryddion cyfradd trawsnewidyddion. Gelwir mesuryddion cyfradd trawsnewidyddion hefyd yn fesuryddion CT.
- Cyflwyniad Cynnyrch
Disgrifiad
50/60 Hz, Cyfnod Sengl, Synhwyrydd Cyfredol AC
Amrediad Dynamig o 0.25 i 80Amps
Yn cwrdd â dosbarth 1 IEC62053-21
Yn cwrdd â IEC {{0}} dosbarth 0.1 Gwall cam < 5'
Imiwnedd i faes magnetig AC allanol. Imiwnedd i gerrynt DC a maes magnetig DC
Cyfernod tymheredd isel iawn
Yn cwrdd â system insiwleiddio thermol dosbarth B (130 gradd) UL
Yn cwrdd ag UL 94V-0
Gwrthiant ynysu AC: 4KV am 60au
Cais
• Mesurydd trydan
• Recordio
• Monitro pŵer
• Rheoli ynni
• Monitro ynni amgen
|
MANYLEB TRYDAN YN 25gradd |
||||||||||
|
Rhif model |
Yn troi Dogni |
Ipri4 |
Iout5 |
Iprimax6 |
Ioutmax7 |
RS |
Cywirdeb Dosbarth3 |
RL8 |
Pwysau |
Amlder ystod |
|
Amps |
mA |
Amps |
mA |
Ohms |
|
Ohms |
(g) |
(Hz) |
||
|
LO-EM0005 |
1:2500 |
5 |
2 |
80 |
32 |
|
0.1 |
20 |
|
50-60 |
Nodyn:
1. Mae foltedd allbwn yn gymesur â deilliad (di/dt) y cerrynt mewnbwn yn seiliedig ar egwyddor Rogowski Coil.
2. Mae'r holl gerrynt a folteddau y tybir eu bod yn donffurfiau sinwsoidaidd yn Fr, yr amledd graddedig cyson yn Hz, wedi'i fesur fel gwerth RMS.
3. Dosbarth cywirdeb fesul IEC60044-1Tabl 11.
4.Ipri=Cerrynt cynradd graddedig.
5.Iout=Cerrynt eilaidd graddedig.
6.Iprimax=Synhwyro cerrynt cynradd mwyaf.
7.Loutmax=Uchafswm cerrynt eilaidd synhwyro.
8.RL=Terfynu gwrthiant. Mae amrywio gwrthiant terfynu yn cynyddu neu'n lleihau allbwn Foltedd / Ampers yn unol â'r canlynol
hafaliad RL=Vout*Nsec/Ipri
|
CYFRADDAU UCHAF CYFANSWM |
|
|
Gweithredu ystod tymheredd aer am ddim |
-40 gradd i 85 gradd |
|
Amrediad tymheredd storio |
-40 gradd i 100 gradd |
|
YN ARWAIN GWYBODAETH |
|
|
24AWG UL1569 Gwifrau plwm |
Hyd arweiniol: 105 ± 5mm |
|
Wedi'i stripio a'i dunio |
4±2mm |
Manylebau Mecanyddol
