Synhwyrydd Cyfredol Effaith Neuadd 1000A gyda Bar Bws Cynradd High Precision

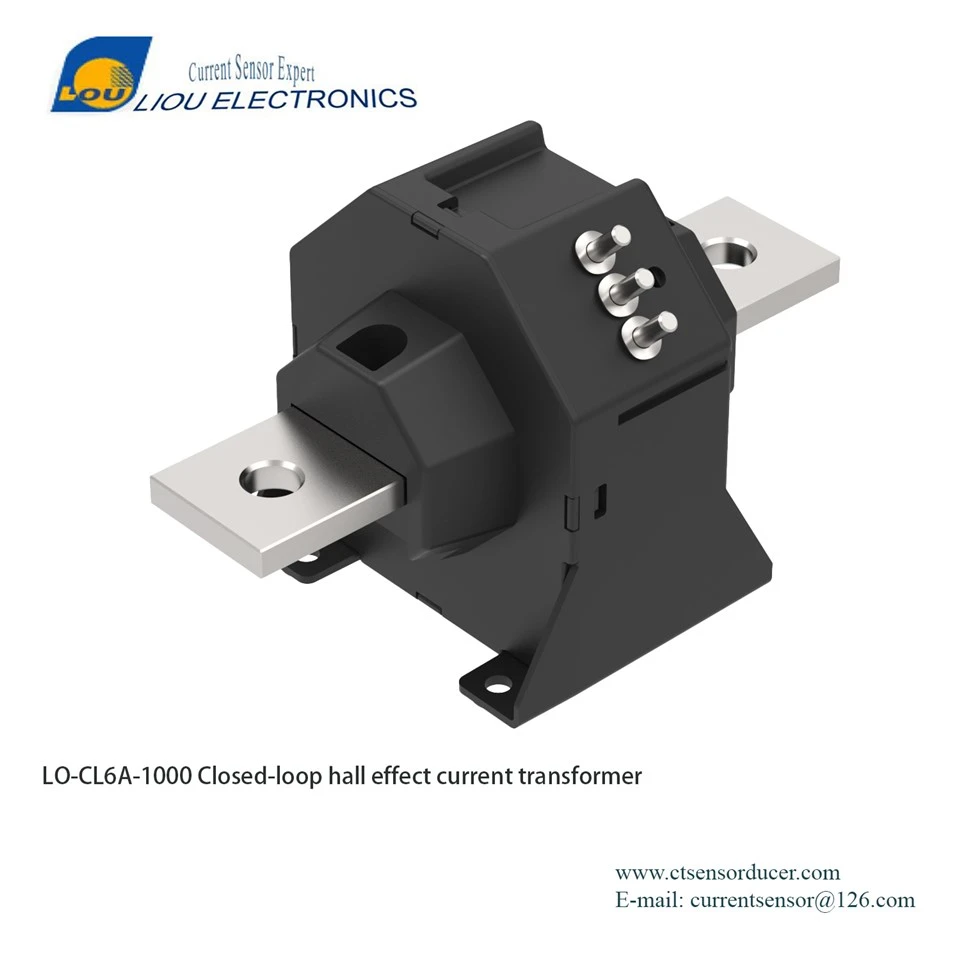

Lo - cl6a-1000 Synhwyrydd cyfredol effaith neuadd dolen gaeedig



Mae'r lo - cl6a - 1000 effaith neuadd y synhwyrydd cyfredol yn darparu mesuriad manwl gywir, dibynadwy o AC, DC, a cheryntau pylsog hyd at ± 2000 A. Adeiladwyd ar dechnoleg neuadd dolen {}} caeedig datblygedig, mae'n cynnig cloddio band rhagorol, ac eang. Yn gryno, yn gadarn, ac yn imiwn iawn i ymyrraeth allanol, mae'n ddelfrydol ar gyfer cymwysiadau mewn gyriannau, systemau UPS, cyflenwadau pŵer, rheoli batri ac ynni adnewyddadwy.



Nodweddion Cynnyrch:

• Cywirdeb rhagorol
• Llinoledd da iawn
• Amser Ymateb Optimeiddiedig
• Dim Colledion Mewnosod
• Imiwnedd uchel i allanol
• ymyrraeth
• Drifft tymheredd isel
• Lled band amledd eang



Cais:

• Cyflymder amrywiol AC a gyriannau modur servo.
• Cyflenwadau pŵer di -dor (UPS).
• Trawsnewidwyr statig ar gyfer gyriannau modur DC.
• Cyflenwadau pŵer ar gyfer cymwysiadau weldio.
• Rheoli Batri.
• Gwrthdröydd Ynni Gwynt.



Manylebau trydan
Heitemau	Symbol	Unedau	Mini	Arlunid	Max	Gwnewch
Rms enwol cynradd yn gyfredol	IPn	A	-1000		1000
Cerrynt cynradd, ystod fesur	IPm	A	-2000		2000
Mesur Gwrthiant			0 0		62 7	@± 24V, 85 gradd, ± 1000a @± 24V, 85 gradd, ± 2000a
	RM	Ω
Rms enwol eilaidd yn gyfredol	ISn	ma	-200		200
Gwrthiant coil eilaidd	RS	Ω			47	@ 70 gradd
Cerrynt eilaidd, ystod fesur	IS	ma	-400		400
Nifer y troadau eilaidd	NS			5000
Sensitifrwydd damcaniaethol	Gth	ma/a		0.20
Foltedd cyflenwi	VC	V		±24		@ ±5%
Defnydd cyfredol	IC	ma		28+ yw
Sero gwrthbwyso cerrynt	IO	ma	-0.5		0.5
Drifft thermol o gerrynt gwrthbwyso	IOt	ma	-0.6	±0.2	0.6	@ -40 gradd ~ 85 gradd
Cerrynt gweddilliol@ iP=0 ar ôl iPn	IOM	ma	-0.5		0.5
Gwall sensitifrwydd	ƐG	%	-0.2		0.2
Gwall llinoledd 0… ipn	ƐL	% oIPn	-0.1		0.1
Cywirdeb @ iPn	X	% oIPn	-0.4		0.4
Amser Ymateb@ 90% o IPN	Tr	ni		0.5	1
Lled band amledd (-1db)	Bw	khz		150

Chyfarwyddiadau

1. Gall gwifrau cywirol achosi niwed i'r synhwyrydd.

2. Pan fydd y cerrynt wedi'i fesur trwy dwll canol y synhwyrydd, bydd y cerrynt yn cael ei fesur ar y pen allbwn.

3. Y perfformiad deinamig (DI/DT a'r amser ymateb) yw'r gorau pan fydd y twll cynradd wedi'i lenwi'n llawn gyda'r bar bws.

Gall 4.user addasu maint allbwn y synhwyrydd os oes angen.

Gellir addasu foltedd cyfredol mewnbwn ac allbwn mewnbwn ac allbwn.



Safonau

• IEC61010-1
• En50178
• IEC61800-5-1
• Ul94v-0
• ROHS Cyrraedd



Amodau gweithredu
	Gwerthfawrogom	Unedau	Symbol
Tymheredd Gweithredol	Gradd -40 gradd ~ +85 gradd	raddfa	Ta
Tymheredd Storio	Gradd -40 gradd ~ +100 gradd	raddfa	Ta
Pwysau (cymeradwyo)	1200	g	M



Dimensiynau:



Sgematig Cysylltiad:

Perfformiad Inswleiddio:

Baramedrau	Symbol	Unedau	Gwerthfawrogom	Gwnewch
Foltedd rms ar gyfer prawf inswleiddio AC @ 50Hz, 1 munud	Vd	kv	12.0	Yn ôl IEC 61010-1
Cliriad (pri - eiliad)	dCI	mm	45.2
Pellter Creepage (pri - eiliad)	dCP	mm	52.8
Achos plastig	-	-	Ul94-v0
Mynegai Olrhain Cymharol	Cti	Plc	3
