Cylched canfod trawsnewidyddion cyfredol

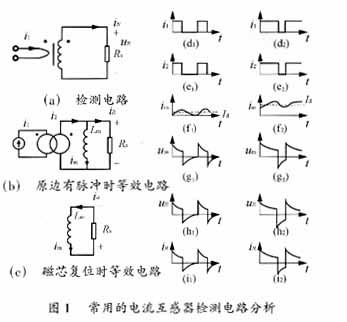

Dangosir y cylched canfod newidydd cyfredol a ddefnyddir yn gyffredin yn Ffigur 1 (a).

Mae Ffigur 1 (b) yn dangos y gylched gyfatebol pan fo pwls cyfredol gan y cerrynt. Mae'r newidydd cyfredol wedi'i symleiddio i'r newidydd delfrydol a'r model Lm cyffroi, ac Rs yw'r gwrthiant sampl.

Pan fydd y gymhareb ddyletswydd D <0.5, ar="" ôl="" i="" guriad="" cyfredol="" cerrynt="" cynradd="" y="" newidydd="" cyfredol="" ddiflannu,="" mae'r="" craidd="" magnetig="" yn="" cynhyrchu="" gwerth="" folt-eiliad="" negyddol="" gan="" y="" cerrynt="" cyffroi="" sy'n="" llifo="" trwy'r="" gwrthydd="" samplu="" rs="" i="" wireddu="" hunan-ailosod=""> 1 (d1) ~ (i1))), oherwydd bod y gwrthydd samplu Rs yn fach, mae'r foltedd ailosod negyddol yn fach; pan fo'r cylch dyletswydd pwls cyfredol yn fawr (D> 0.5), mae'r amser ailosod yn fyr, nid oes digon o werth ailosod folt-eiliad, fel bod y magnetig Mae'r gydran DC Id yn y craidd yn cynyddu, a allai beri i'r craidd magnetig wneud yn raddol dod â thuedd gadarnhaol (fel y dangosir yn Ffig. 1 (d2) i (i2)), a chollir y canfod. Felly, dim ond i'r ddyletswydd curiad y galon gyfredol y gellir cymhwyso'r hunan-ailosod. Pan fydd y gymhareb yn D <>

Gellir gweld bod gan y gylched hon lawer o anfanteision o ran canfod pwls llif syth un-pegynol. Yn yr ystyr gyfredol gyffrous exc, mae Id cydran cerrynt uniongyrchol, sy'n hawdd achosi i'r craidd magnetig ddirlawn. Mae'r signal foltedd allbwn uR yn ddeubegwn ac nid yw'n gyfleus ar gyfer y prosesu ôl-gylched. https://www.ctsensorducer.com/
