Trawsnewidydd cyfredol DC

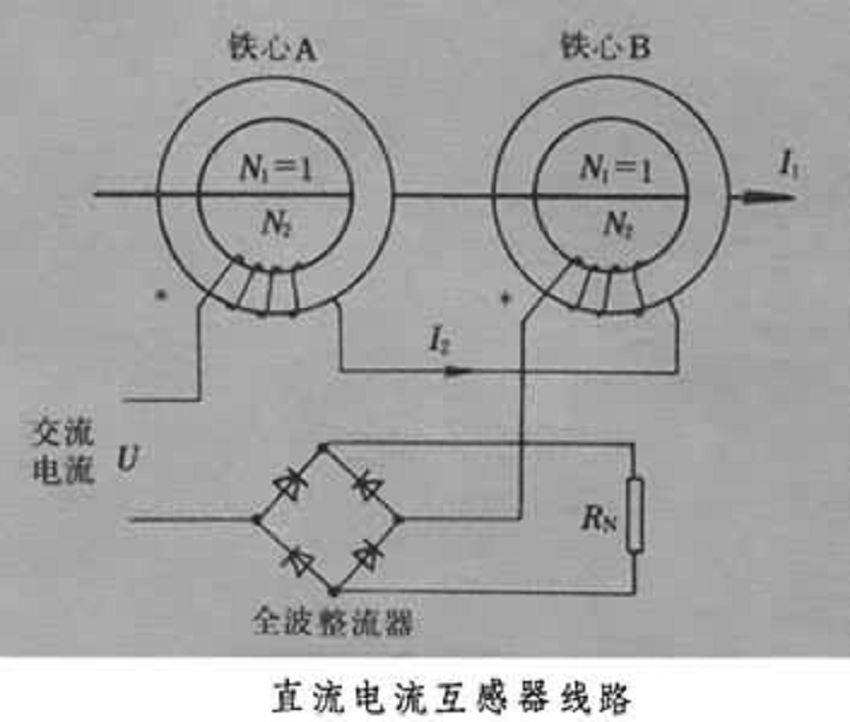

Trawsnewidydd ar gyfer trosi maint cyfredol DC. Mae'r model cyfleustodau yn defnyddio nonlinearity ac anghymesuredd y craidd haearn yn y coil craidd i gael ei magnetized gan y cerrynt uniongyrchol a'r cerrynt eiledol, ac yn trosi cerrynt uniongyrchol y cerrynt uniongyrchol sy'n pasio trwy'r coil yn gerrynt uniongyrchol gyda cherrynt uniongyrchol bach. trwy gylched unioni trwy gylched unioni. Fe'i defnyddir yn bennaf i fesur cerrynt uchel DC ac fe'i defnyddir hefyd fel cydrannau adborth, rheoli ac amddiffyn cyfredol mewn systemau unioni. O'i gymharu â'r siynt (gweler y amedr), mae ganddo golled pŵer isel ac arwahanrwydd. Dangosir llinellau trawsnewidyddion cerrynt DC a ddefnyddir yn gyffredin yn y ffigur. Yn y ffigur, mae A a B yn ddwy greiddiau union yr un fath ond annibynnol. Mae'r cerrynt mawr DC I1 yn llifo trwy'r ddau brif weindiad (hy, y gwifrau porthiant yn y ffigur, sy'n cyfateb i'r N1 = 1 匝 cynradd), a'r troelliadau eilaidd ar y ddau greiddiau yw N2 匝, sydd wedi'u cysylltu mewn polaredd gwrthdroi. ac yn sinusoidal. Cyflenwad pŵer. Wrth i bolaredd y foltedd cyflenwi newid, bydd y ddwy greiddiau mewn cyflwr dirlawn a annirlawn dwfn yn eu tro. O dan amodau delfrydol, mae'r troelliad eilaidd ar y craidd annirlawn yn ysgwyddo'r gwahaniaeth rhwng foltedd y foltedd cyflenwi U a'r gwrthydd llwyth Rx, ac mae N1I1 = N2I2 neu I1 / I2 = N2 / N1 (I2 yw'r cerrynt eilaidd ), hy mae cysylltiad gwrthdro rhwng I2 ac I2 â nifer y troadau. Ar ôl ei gywiro, gellir darllen I2 gan fesurydd cerrynt DC neu ei gyfrifo gan y cwymp foltedd ar draws y gwrthydd llwyth Rx.

Ar ôl y 1930au, cynyddwyd cywirdeb y newidydd cyfredol DC i 0.1 oherwydd y defnydd o weindiadau iawndal ychwanegol. Gyda datblygiad dyfeisiau electronig, mae'r cydrannau harmonig cyfartal yn y fflwcs craidd yn cael eu chwyddo a'u bwydo yn ôl i ffurfio newidydd DC sero-fflwcs a ddigolledir yn awtomatig gyda gwall o lai na 0.01%.
