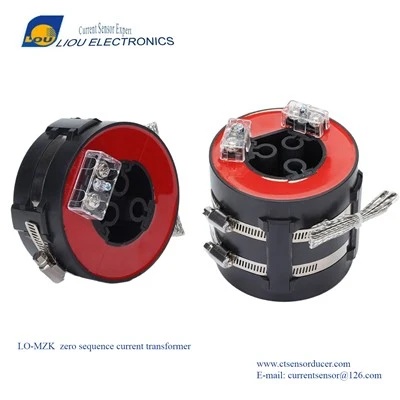

Pa brofion sy'n orfodol ar ôl gosod trawsnewidydd cyfredol?
Feb 20, 2026| I. Prawf Gwrthsefyll Inswleiddio – Y Llinell Amddiffyn Gyntaf ar gyfer Gweithrediad Diogel
Mae hwn yn brawf sylfaenol cyn comisiynu unrhyw offer trydanol, a ddefnyddir i bennu ansawdd yr inswleiddiad rhwng dirwyniadau a'r ddaear.
Mae'r prawf yn cynnwys: ymwrthedd inswleiddio rhwng y dirwyniad cynradd a'r dirwyniad eilaidd, rhwng y dirwyniad cynradd a'r casin, a rhwng y dirwyniadau eilaidd a'r casin.
Defnyddiwch ystod megohmmeter: 2500V ar gyfer yr ochr gynradd, ystod 1000V ar gyfer yr ochr uwchradd.
Meini Prawf Dyfarniad:
Ni ddylai ymwrthedd inswleiddio'r dirwyniad cynradd fod yn llai na 1000MΩ;
Ni ddylai ymwrthedd inswleiddio'r dirwyniad eilaidd fod yn llai na 500MΩ;
Ar gyfer trawsnewidyddion cerrynt capacitive, rhaid hefyd fesur ymwrthedd inswleiddio daear y darian derfynol, ac yn gyffredinol ni ddylai fod yn llai na 1000MΩ.
Rhagofalon: Dylid cynnal y prawf mewn amgylchedd sych, a dylid cofnodi'r tymheredd a'r lleithder; dylai'r dirwyniadau nad ydynt o dan brawf gael eu seilio'n ddibynadwy, a dylid ychwanegu cylch cysgodi os oes angen i ddileu dylanwad gollyngiadau arwyneb.
II. AC Gwrthsefyll Prawf Foltedd - "Prawf Pwysau" Cryfder Inswleiddio
Mae'r prawf hwn yn gwirio'n uniongyrchol allu'r system inswleiddio i wrthsefyll foltedd uchel. Mae'n brawf dinistriol a rhaid ei berfformio dim ond ar ôl i'r gwrthiant inswleiddio basio'r prawf.
Dull Prawf:
-cylched byr a daear pob dirwyniad eilaidd;
Rhowch foltedd AC amledd pŵer (45-65Hz) ar yr ochr gynradd am 1 munud;
Mae'r foltedd prawf fel arfer yn 85% o werth y ffatri.
Meini Prawf Pasio:
Dim flashover, dim dadansoddiad, dim sŵn annormal yn ystod y prawf;
Dim gostyngiad sylweddol mewn gwerth gwrthiant inswleiddio cyn ac ar ôl y prawf gwrthsefyll foltedd.
Nodiadau Arbennig:
Rhaid caniatáu i drawsnewidwyr offer wedi'u llenwi ag olew neu â nwy sefyll am o leiaf 24 awr ar ôl eu gosod cyn profi i sicrhau bod swigod aer mewnol yn cael eu diarddel;
Dylid profi trawsnewidyddion offer wedi'u hinswleiddio SF₆ o dan bwysau aer sydd â sgôr;
Dylid mesur y foltedd prawf ar yr ochr foltedd uchel, a dylid monitro gwerth brig y foltedd i sicrhau cywirdeb.
III. Troi Gwiriad Cymhareb a Polaredd - Gwarant Sylfaenol Cywirdeb Mesur ac Amddiffyn
Mae'r ddau brawf hyn yn ymwneud yn uniongyrchol â chywirdeb mesuryddion ynni a gweithrediad cywir amddiffyniad ras gyfnewid.
Prawf Cymhareb Trawsnewidydd: Rhowch tua 150A o gerrynt (neu 20% ~ 100% o'r cerrynt graddedig) i'r prif weindio a mesur cerrynt allbwn pob dirwyn eilaidd. Dylai'r gymhareb newidydd mesuredig fod yn gyson â gwerth y plât enw, ac ni ddylai'r gwall fod yn fwy na'r manylebau yn nogfennau technegol yr offer (yn gyffredinol caniateir ± 1% ar gyfer amddiffyniad -gradd CTs, ac yn llymach ar gyfer mesur -gradd CTs). Gellir defnyddio dulliau cerrynt neu foltedd, a defnyddir profwr trawsnewidyddion cynhwysfawr yn gyffredin ar-safle i'w gwblhau'n gyflym.
Gwiriad Polaredd: Defnyddiwch y dull ymsefydlu DC neu galibradwr trawsnewidyddion ar gyfer profi. Y safon yw "polaredd llai," sy'n golygu mai'r un terfynellau polaredd yw P1 a S1. Bydd polaredd anghywir yn achosi anhwylder dilyniant cyfnod yn y system tri cham, gweithrediad mesurydd ynni gwrthdro, a diffyg neu fethiant dyfeisiau diogelu; Mae angen cadarnhad 100%.
IV. Profion Nodwedd Allweddol Atodol a Argymhellir: Er nad ydynt yn orfodol, mae'r profion hyn yn cael eu hargymell yn gryf mewn peirianneg ymarferol, yn enwedig ar gyfer trawsnewidyddion cylched gradd neu gritigol amddiffyn.
Prawf Nodwedd Cyffro (Foltedd-Nodwedd Ampere): Y pwrpas yw penderfynu a yw'r craidd yn ddirlawn a gwirio gallu ymateb llinol y CT o dan geryntau mawr megis cylchedau byr. Trwy roi pwysau ar yr ochr eilaidd a chofnodi cromlin y berthynas gyfredol foltedd, ystyrir y canlyniad (cymwysedig) os nad oes gwahaniaeth arwyddocaol o'i gymharu â data'r ffatri. Mae'r prawf hwn yn arwyddocaol iawn ar gyfer gosodiad amddiffyn ras gyfnewid.
Mesur Gwrthiant DC: Defnyddir i wirio ansawdd cysylltiadau dargludydd troellog a chanfod problemau megis cyswllt gwael a llinynnau wedi'u torri. Defnyddiwch bont fraich ddwbl neu brofwr gwrthiant DC i fesur y dirwyniadau cynradd ac eilaidd. Ni ddylai'r gwerth mesuredig wyro o werth y ffatri fwy na ±2%.
V. Profion Arbenigol yn ôl yr Angen: Ar gyfer mathau penodol o drawsnewidwyr cyfredol, mae angen y profion canlynol hefyd:
Prawf Ffactor Colled Dielectric (tanδ): Yn berthnasol i drawsnewidwyr cerrynt capacitive, a ddefnyddir i bennu heneiddio inswleiddio neu amsugno lleithder. Ni ddylai tanδ y sgrin derfynol fod yn fwy na 2%.
Prawf Lleithder a Gollyngiad Nwy: Ar gyfer trawsnewidyddion cerrynt wedi'u hinswleiddio SF₆, i sicrhau bod perfformiad inswleiddio nwy yn bodloni safonau.
Prawf Rhyddhau Rhannol: Fe'i defnyddir ar gyfer offer foltedd uchel neu gritigol i ganfod mân ddiffygion insiwleiddio ac atal chwalu yn ystod-gweithrediad hirdymor.
