Foltedd Canolig Switchgear Hollti Craidd Sero Dilyniant Cyfredol Trawsnewidydd
Mae'r trawsnewidyddion cerrynt dilyniant sero cyfres LXK yn addas i'w defnyddio mewn systemau pŵer AC, gan gynnwys llinellau dosbarthu, generaduron AC, moduron, ac offer trydanol arall, ar gyfer dyfeisiau amddiffyn gorgyfredol dilyniant sero a-dyfeisiau dewis llinell sylfaen gyfredol bach.
- Cyflwyniad Cynnyrch
Wuxi Liou Electronics Co., Ltd yw un o'r prif wneuthurwyr a chyflenwyr offer switsh foltedd canolig hollti craidd sero dilyniant newidydd cyfredol yn Tsieina. Mae ein ffatri yn cynnig cynhyrchion wedi'u haddasu o ansawdd uchel a wneir yn Tsieina gyda phris isel. Croeso i gysylltu â ni am ddyfynbris.

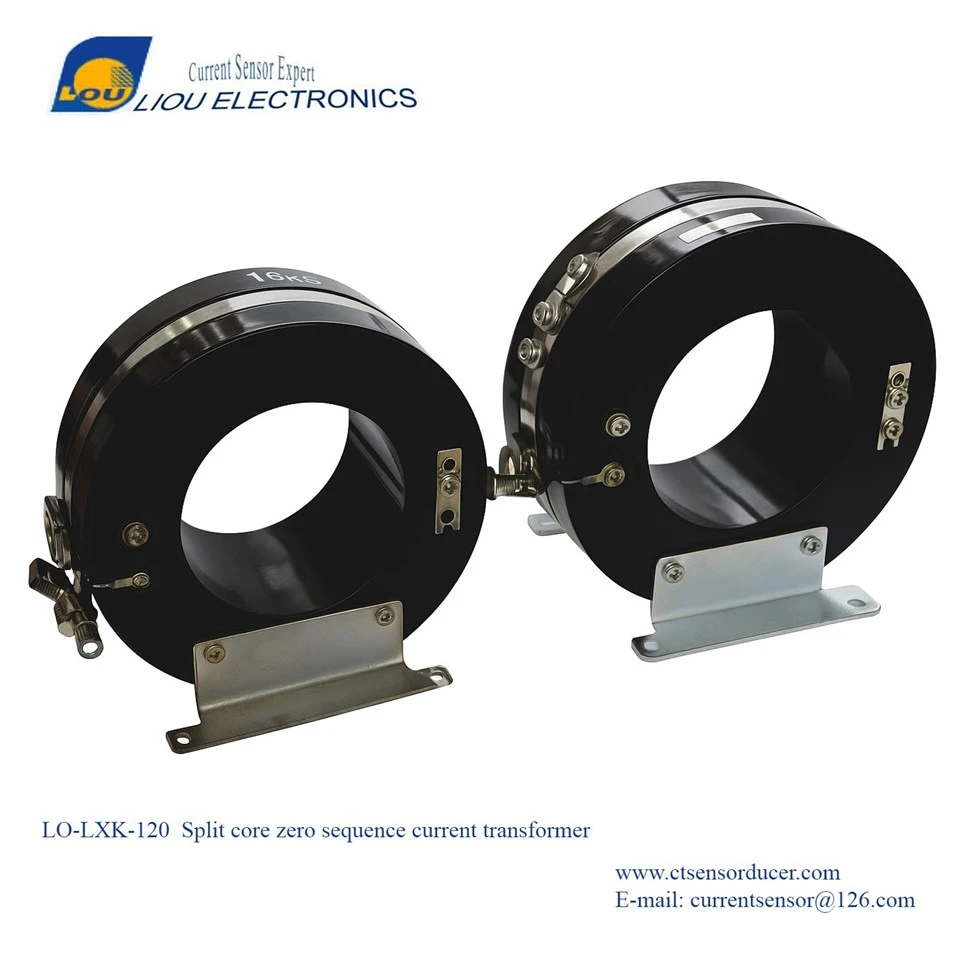

LO{0}LXK Cyfres Hollti-newidydd cerrynt dilyniant math craidd sero
>Trosolwg o'r cynnyrch
Mae'r trawsnewidyddion cerrynt dilyniant sero cyfres LXK yn addas i'w defnyddio mewn systemau pŵer AC, gan gynnwys llinellau dosbarthu, generaduron AC, moduron, ac offer trydanol arall, ar gyfer dyfeisiau amddiffyn gorgyfredol dilyniant sero a-dyfeisiau dewis llinell sylfaen gyfredol bach.
Mae'r gyfres hon yn mabwysiadu dalennau dur silicon o ansawdd uchel wedi'u mewnforio, sy'n cael eu prosesu gyda thechneg arbennig i ffurfio craidd toroidal. Mae'r trawsnewidyddion yn cynnwys cywirdeb uchel a ffactor terfyn cywirdeb uchel. Mae'r dirwyniadau craidd ac eilaidd wedi'u castio dan wactod gyda resin epocsi o ansawdd uchel y tu mewn i gwt plastig gwrth-fflam, sy'n darparu ymwrthedd lleithder rhagorol, perfformiad sefydlog, a gweithrediad rhydd o waith cynnal a chadw. Maent yn gryno, yn ysgafn, ac yn-arbed gofod.
Mae trawsnewidyddion cerrynt dilyniant hollti cyfres LXK yn cynnwys dwy gylch hanner cylch, y gellir eu gosod yn hawdd ar geblau sydd eisoes wedi'u cysylltu. Mae'r dyluniad hwn yn caniatáu gosodiad cyfleus, ymddangosiad taclus, a pherfformiad dibynadwy.
>Cais
- System monitro tân trydanol Ras gyfnewid monitro sylfaen niwtral
- System monitro cyflenwad pŵer offer tân System amddiffyn moduron
- System pŵer deallus Generadur amddiffyn
- Grid smart, trawsnewid is-orsaf Switchgear amddiffyn fai daear
>Manylebau trydanol:
|
Manylebau trydanol |
|
|
Amlder â Gradd |
50 neu 60Hz |
|
Cerrynt allbwn graddedig |
5A neu 1A |
|
Cerrynt thermol parhaus graddedig |
120% Mewn |
|
Dosbarth cywirdeb |
0.5,1.0,3.0 (Mesur) 10P5,10P10,10P15 (Amddiffyn) |
|
Dosbarth Llygredd |
Ⅲ |
|
Deunydd cregyn |
PA/PC Gwrth-fflam UL94V-0 |
|
Deunydd craidd |
Taflen ddur silicon sy'n canolbwyntio ar grawn |
|
Uchder |
<=2000M |
|
Tymheredd gweithredu |
-25 gradd ~ +40 gradd |
|
Nerth dielectrig |
3.75KVAC/munud |
|
LO-LXK-80/100/120 SEPCS |
|||||||
|
Pwrpas |
Mesur trawsnewidydd cerrynt |
Trawsnewidydd cerrynt amddiffynnol |
|||||
|
Cymhareb gyfredol (A) |
Cywirdeb Baich dosbarth a graddedig |
Cywirdeb Baich dosbarth a graddedig |
|||||
|
0.5 |
1 |
3 |
10P5 |
10P10 |
10P15 |
||
|
30/1 |
|
|
0.5 |
0.5 |
|
|
|
|
40/1 |
|
|
1 |
1 |
0.5 |
|
|
|
50/1 |
|
|
1.5 |
1.5 |
|
|
|
|
75/1 |
|
|
2.5 |
2.5 |
1 |
|
|
|
100/1 |
|
|
2.5 |
3.75 |
2.5 |
|
|
|
150/1 |
|
|
3.75 |
3.75 |
2.5 |
|
|
|
200/1 |
|
2.5 |
5 |
7.5 |
3.75 |
|
|
|
300/1 |
|
3.75 |
7.5 |
10 |
5 |
2.5 |
|
|
400/1 |
2.5 |
5 |
10 |
12.5 |
7.5 |
3.75 |
|
|
500/1 |
3.75 |
7.5 |
15 |
15 |
7.5 |
3.75 |
|
|
600/1 |
5 |
10 |
20 |
20 |
10 |
5 |
|
|
50/5 |
|
|
2.5 |
|
|
|
|
|
75/5 |
|
|
2.5 |
2.5 |
|
|
|
|
100/5 |
|
2.5 |
5 |
5 |
2.5 |
|
|
|
150/5 |
|
2.5 |
5 |
5 |
2.5 |
|
|
|
200/5 |
|
3.75 |
7.5 |
7.5 |
3.75 |
|
|
|
300/5 |
|
3.75 |
7.5 |
10 |
5 |
2.5 |
|
|
400/5 |
2.5 |
5 |
10 |
12.5 |
7.5 |
3.75 |
|
|
500/5 |
3.75 |
7.5 |
15 |
15 |
7.5 |
3.75 |
|
|
600/5 |
5 |
10 |
20 |
20 |
10 |
5 |
|
>Dimensiynau:
|
P/N |
Ød(mm) |
ØD(mm) |
H(mm) |
|
LO-LXK-80 |
80 |
160 |
162 |
|
LO-LXK-100 |
100 |
180 |
182 |
|
LO-LXK-120 |
120 |
210 |
212 |
|
LO-LXK-120XJ/140XJ/150XJ/160XJ/180XJ/200XJ MANYLION |
|||
|
P/N |
Cymhareb gyfredol â sgôr (A) |
Dosbarth Cywirdeb |
Baich graddedig (VA) |
|
LO-LXK-120XJ LO-LXK-140XJ LO-LXK-150XJ LO-LXK-160XJ LO-LXK-180XJ LO-LXK-200XJ |
50~100/1 |
1 3 10P5 10P10 10P15 |
1, 2.5, 3.75, 5 |
|
150~300/1 |
2.5, 3.75, 5, 7.5 |
||
|
400~600/1 |
3.75, 5, 10, 15 |
||
|
50~100/5 |
2.5, 3.75, 5 |
||
|
150~300/5 |
2.5, 3.75, 5, 10 |
||
|
400~600/5 |
5, 10 ,15, 20 |
||
>Dimensiynau (Uned: mm)
|
P/N |
Ød |
ØD |
h |
H |
L1 |
L2 |
L3 |
|
LO-LXK-120XJ |
120 |
230 |
139 |
290 |
180 |
210 |
268 |
|
LO-LXK-140XJ |
140 |
270 |
175 |
340 |
220 |
250 |
310 |
|
LO-LXK-150XJ |
150 |
270 |
175 |
340 |
220 |
250 |
310 |
|
LO-LXK-160XJ |
160 |
270 |
175 |
340 |
220 |
250 |
310 |
|
LO-LXK-180XJ |
180 |
336 |
196 |
400 |
220 |
250 |
380 |
|
LO-LXK-200XJ |
200 |
336 |
196 |
400 |
220 |
250 |
380 |
