Clamp{0}}Math o Drawsnewidydd Cyfredol ar gyfer Mesur Llwyth Grid Pŵer LO-CTKDP3 8000A/5A
Clamp-Type Current Transformer for Power Grid Load Measurement P/N: LO-CTKDP3 >Trosolwg o'r cynnyrch Defnyddir y trawsnewidydd cerrynt math craidd hollt yn bennaf ar gyfer ceblau a bariau copr. Mae ganddo strwythur syml, dyluniad rhesymol a chymhwysiad hyblyg. Yn ôl manylebau'r copr ...
- Cyflwyniad Cynnyrch

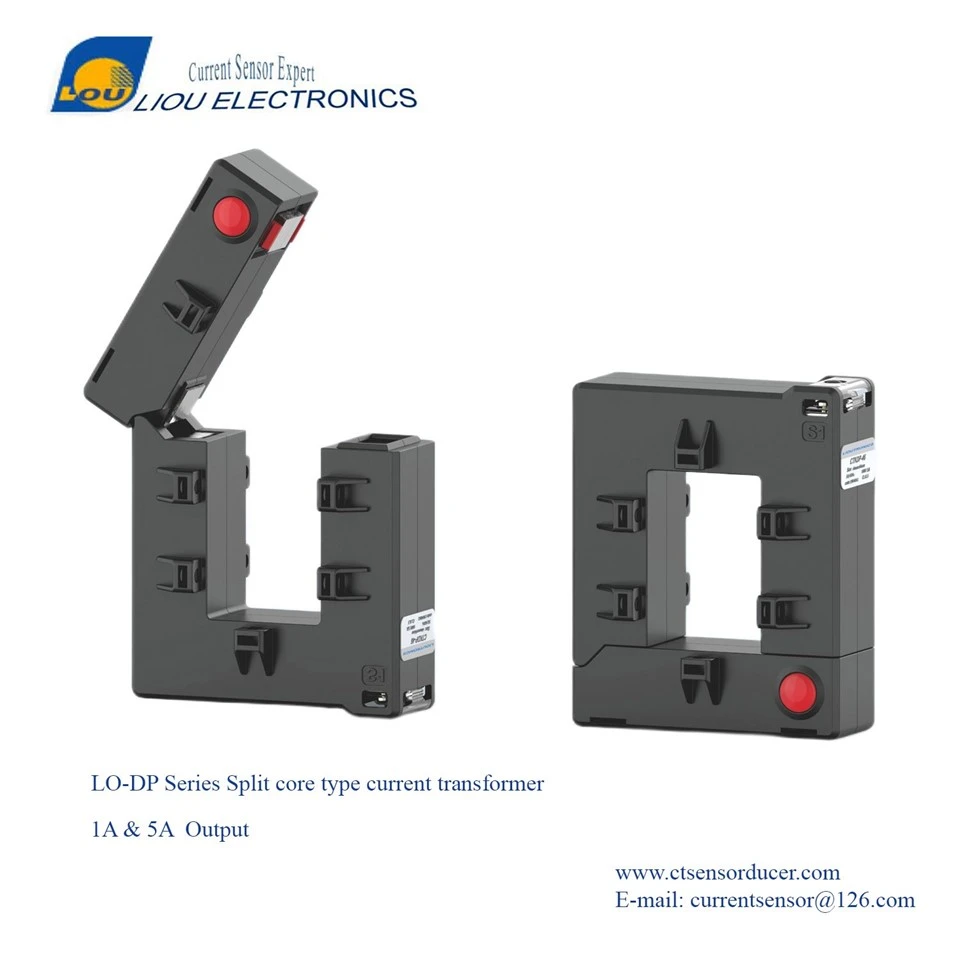

Clamp-Math o Drawsnewidydd Cyfredol ar gyfer Mesur Llwyth Grid Pŵer
P/N: LO-CTKDP3
>Trosolwg o'r cynnyrch
Defnyddir y trawsnewidydd cerrynt math craidd hollt yn bennaf ar gyfer ceblau a bariau copr. Mae ganddo strwythur syml,dyluniad rhesymol a chymhwysiad hyblyg. Yn ôl manylebau'r bariau copr a ddefnyddir yn yprif gylched, mae yna lawer o fathau o dyllau trwodd yn cyfateb i'w gilydd. Mae cerrynt cynradd omae'r prif gylched yn cynnwys 5A ~ 8000A, a'r cerrynt allbwn uwchradd graddedig yw 1A ~ 5A (0 ~ 1V). hwngall cyfres o gynhyrchion fodloni gofynion technegol gradd 0.2, gradd 0.5, gradd 1 ac eraillmanylder gwahanol. GB/T20840.1.2.
>Nodweddion cynnyrch
- Strwythur agored a chau, hawdd ei osod.
- Mae gan y gyfres hon o gynhyrchion 5 manyleb, ac mae'r ystod gyfredol sylfaenol o fewn 8000A.
- Yr allbwn eilaidd yw'r signal safonol o 1A-5A.
>Cais
Monitro pŵer, Erheoli defnydd o ynni Isystem pŵer deallus,
Ras gyfnewid electromagnetigamddiffyn, Mamddiffyniad icrogyfrifiadur Mamddiffyn otor,
Trawsnewid grid pŵer gwledig, Is-orsaftrawsnewid Canfod diogelu'r amgylchedd, ac ati.
>Manylebau trydanol:
|
Manylebau trydanol |
|
|
Amledd gweithredu |
50-400Hz |
|
Foltedd gweithredu |
0.66/0.72KV |
|
Mewnbwn cynradd |
5-8000Arf |
|
Allbwn eilaidd |
0-1V neu 0-5A |
|
Gwall cymhareb |
<=±0.2% |
|
Gwall cyfnod |
<=±10' |
|
Nerth dielectrig |
AC3.0KV/1Ma/60au |
|
Gwrthiant inswleiddio |
DC500V/1000MΩ Isafswm |
|
Deunydd craidd |
Nicel neu Nanocrystalline |
|
Tymheredd gweithredu |
-20 gradd i +50 gradd |
|
Modd cysylltiad |
Math terfynell |
|
Strwythur mewnol |
Resin epocsi |
>Dimensiynau
|
P/N |
MEWNBWN (A) |
Allbwn |
Cywirdeb |
DIMENSIYNAU(mm) |
|||||
|
A |
B |
C |
D |
E |
F |
||||
|
CTKDP3-23 |
5-400A |
0-5A 0-1V Wedi'i Addasu |
0.2 0.5S 0.5 |
115 |
96 |
66.5 |
48.5 |
34 |
24 |
|
CTKDP3-46 |
5-800A |
145 |
116 |
66.5 |
48.5 |
64 |
44 |
||
|
CTKDP3-58 |
5-1500A |
165 |
126 |
66.5 |
48.5 |
84 |
54 |
||
|
CTKDP3-510 |
5-2000A |
185 |
126 |
66.5 |
48.5 |
104 |
54 |
||
|
CTKDP3-88 |
5-2000A |
165 |
156 |
66.5 |
48.5 |
84 |
84 |
||
|
CTKDP3-812 |
5-3000A |
205 |
156 |
66.5 |
48.5 |
124 |
84 |
||
|
CTKDP3-816 |
5-6000A |
245 |
156 |
66.5 |
48.5 |
164 |
84 |
||
|
CTKDP3-820 |
5-8000A |
285 |
156 |
66.5 |
48.5 |
204 |
84 |
||
Wuxi Liou Electronics Co Ltd
